¿Que es un VOR?

Fuente WIKIPEDIA

Radiofaro omnidireccional VHF
De Wikipedia, la enciclopedia libre
Saltar a navegación, búsqueda
Estación de tierra D-VOR (Doppler VOR), con DME.

VOR es un acrónimo para la frase en inglés: "VHF Omnidirectional Range", que en castellano significa Radiofaro Omnidireccional de VHF.

Se trata de una radioayuda a la navegación que utilizan las aeronaves para seguir en vuelo una ruta prestablecida. Generalmente se encuentra una estación terrestre VOR en cada aeropuerto. La antena VOR de la estación emite una señal de radiofrecuencia VHF en todas direcciones, que es recibida por el equipo VOR de cualquier aeronave que se encuentre dentro del rango de alcance (máx. unos 320 km a hasta 37 500 pies de altura -11 430 m- sobre la estación) y tenga sintonizada la frecuencia de dicha estación (que puede variar de 108.00 a 117.95 MHz modulada en AM).
Contenido

* 1 Principio de funcionamiento
* 2 Uso práctico
* 3 Precisión
* 4 Futuro
* 5 Véase también
* 6 Referencias
* 7 Enlaces externos

[editar] Principio de funcionamiento

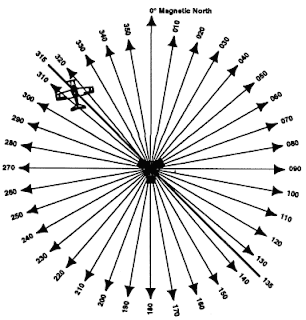

La radiofrecuencia emitida por un VOR contiene o está modulada por tres señales. Una es la identificación de la estación en código Morse, que permite al piloto identificar la estación. Las otras dos son ondas senoidales de 30 Hz cuyas fases varían entre si. Se les llama señal de referencia y señal variable respectivamente. La referencia mantiene siempre su fase constante, mientras que la variable cambia su fase según la dirección en la que sea emitida. Dicha dirección se mide como un azimut, es decir, se divide en 360 grados alrededor de la antena VOR contando en sentido horario a partir del norte magnético terrestre, punto en el cual la señal de referencia y la variable tienen fase idéntica. De esta manera se puede visualizar una antena VOR como el punto desde el cual parten 360 líneas de dirección, a las que se les llama radiales.

El equipo VOR en la aeronave (avionics) recibe la señal VOR y demodula sus tres señales. Compara la señal de referencia con la variable y determina la diferencia de fase entre las dos. De esta manera puede conocerse en qué radial del VOR sintonizado se encuentra la aeronave con respecto al norte magnético terrestre.

Otra manera de verlo es que el radial obtenido por el equipo VOR de la aeronave, es el ángulo de desplazamiento entre el norte magnético y la aeronave, medido desde la antena de la estación terrestre VOR.
[editar] Uso práctico

El VOR se utiliza en la aeronáutica para navegar según el vuelo IFR, siempre permaneciendo en comunicación por radio con un controlador de tráfico aéreo (CTA). Los VOR suelen ir acompañados de otra radioayuda llamada DME (Distance Measurement Equipment), que ayuda al piloto a conocer la distancia que hay entre la aeronave y la estación VOR-DME. Los DME, aunque mayormente están instalados en la misma caseta que el VOR y comparten una misma instalación de antena (la del DME puesta directamente encima de la del VOR), son equipos completamente independientes del sistema VOR (a excepción de la señal de identificación, que se intercala en la del VOR). Al sintonizar el piloto la frecuencia de algún VOR en particular, automáticamente también se sintonizará la frecuencia de su DME asociado, y ambos compartirán la misma identificación en código Morse.

Un ejemplo de frecuencia y estación VOR-DME sería: RES (114.2 MHz) (y su transmisión en Morse: .-. . ...).
[editar] Precisión

La precisión predecible de un VOR es ± 1,4°. Sin embargo, datos de prueba indican que el 99,94% del tiempo con un sistema VOR tiene menos que ± 0,35° de error. Los sistemas VOR son internamente monitoreados y comunican cualquier error de la estación que exceda 1,0°.[1]

La norma ARINC 711-10 del 30 de enero de 2002 establece que la precisión del receptor debería estar dentro de 0,4º con una probabilidad estadística del 95% bajo varias condiciones. Cualquier receptor cumple con este estándar bien o suele excederla.
[editar] Futuro

Como ocurre con otras formas de radionavegación aérea utilizadas actualmente, es posible que el VOR sea reemplazado por sistemas satelitales como el GPS (Global Positioning System). El GPS es capaz de localizar la posición horizontal de una aeronave con un error de sólo 20 m. Si se utiliza el GPS combinado con el WAAS (Wide Area Augmentation System), el error se reduce a un cubo de 4 m de lado. Esta precisión instrumental se aproxima (con posicionamiento lateral y vertical) a la Categoría I de los sistemas ILS actuales (Instrument Landing System). Refinamientos posteriores incluyen el LAAS (Local Area Augmentation System), que probablemente permita aproximaciones equivalentes a la categoría III del ILS, para prácticamente aterrizar con cero visibilidad. El LAAS está planeado para utilizar una banda de frecuencia VHF para sus mensajes de corrección del GPS, lo cual requerirá que otras estaciones terrestres de radio locales (radionavegación o frecuencias de comunicación por voz) utilicen frecuencias diferentes para evitar interferencias.[2) ...FUENTE
